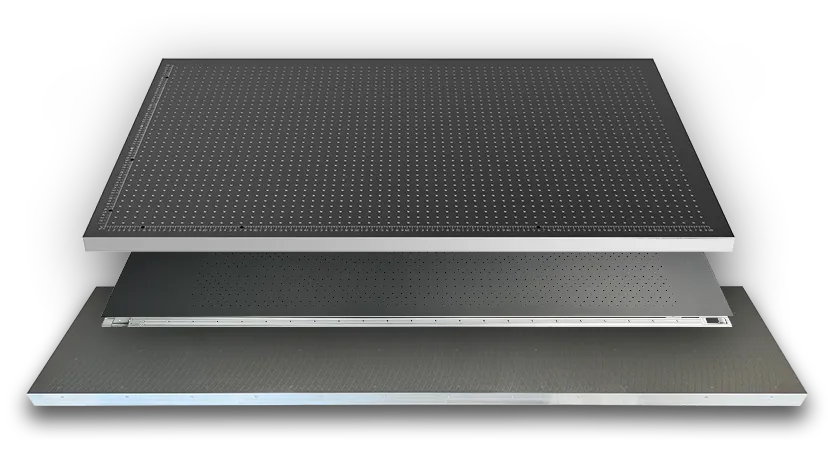

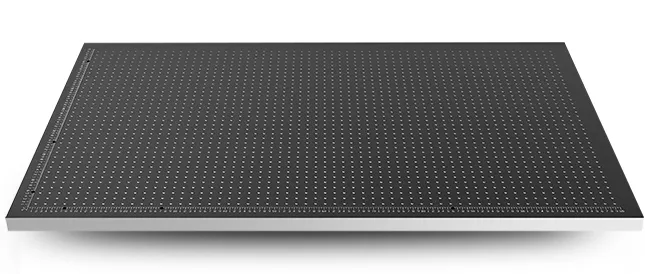

Plateau à dépression personnalisé
Nous concevons et fabriquons des tables à vide-
Plus de 13 ans d'expérience
Plus de 13 ans d'expérience dans la construction de plateaux à dépression, avec plus de 600 000 unités fournies dans le monde entier.
-
Une planéité à la pointe de l'industrie
Possibilité de produire des plateaux à dépression avec une planéité allant jusqu'à 0,005 mm, des dimensions comprises entre 0,1 m² et 8 m², et des plates-formes pouvant atteindre 4 000 mm x 2 100 mm sans jonction.
En plus des plateaux à dépression autonomes avec des spécifications standard et personnalisées, nous pouvons également fournir un système complet performant comprenant un plateau à dépression unique, ou des systèmes complets de plateaux à dépression.
- Dimensions de la table à vide (L×W): Max. 4000×2100mm (sans jonction)
- Épaisseur de la table à vide: 25/35.5/42.5/53.5mm
- Diamètre des trous d'aspiration: 1/1.5/2mm
- Espacement des trous de vide: 15/20mm
- Épaisseur de la surface de la table: 2mm
- Matériau de la surface de la table: alliage d'aluminium, acier inoxydable
- Épaisseur du panneau inférieur: 2/3mm
- Diamètre du raccord d'aspiration: Ø50/Ø 40/Ø 30mm (personnalisable)
- Traitement de surface: anodisation dure, revêtement PVDF, surface aluminium nue
- Méthode de raccordement: bride, filetage
- Planéité: ≤0.2mm
- Nombre de sections: personnalisable
Notre société peut vous proposer des plateaux à dépression personnalisés, adaptés aux besoins particuliers de votre installation. Les options de personnalisation sont les suivantes :
- Types de grilles à trous pour le vide
- Traitement de surface
- Usinage des rails
- Logo et marquage d'échelle
- Forme personnalisée de la table à vide
- Fente de positionnement
- Fente d'aspiration
- Dimensions extérieures de la table
- Paramètres des trous d'aspiration
- Paramètres des trous de montage
- Paramètres du trou d'évacuation
Trous droits
Grands trous coniques
Petits trous coniques
Grand et Petit trou (excentrique)
Petits trous coniques (décalés)
Fente d'aspiration
Fente à motif
Fente ouverte
Fente quadrillée
Fente droite
Traitement de surface (anodisation dure, revêtement PVDF, surface aluminium nue)
Usinage de rails
Forme de plateau à dépression sur mesure
Fente de positionnement
Plateau à dépression pour imprimante UV
Plateau à dépression refroidi par eau
Plateau à dépression pour machine de découpe
Plateau à dépression pour sérigraphie
Table à coussin d’air
Plateau à dépression pour machine CNC
Plateau à dépression pour imprimante numérique
Plateau à dépression pour l'imagerie directe par laser (LDI)
Plateau à dépression pour machine à graver au laser
Nos tables aspirantes ont été adoptées par diverses entreprises en Allemagne et à l'étranger.
Pouvez-vous fabriquer un plateau à dépression selon un dessin fourni ?
Oui, nous sommes en mesure de répondre à des besoins variés grâce à notre technologie avancée et à notre processus de production efficace. Que ce soit pour personnaliser le diamètre des orifices d’aspiration (de 0,3 mm à 3,5 mm) ou adapter la taille et la forme globales de la table, nous pouvons réaliser des conceptions spécifiques, même complexes ou de grande dimension. Pour toute demande détaillée, veuillez contacter notre équipe et nous faire parvenir vos plans techniques.
Comment fonctionne un plateau à dépression ?
Une table à vide fonctionne en créant un environnement sous vide qui génère une force d’aspiration efficace permettant de maintenir les objets en place. Le fonctionnement se déroule comme suit :
- Extraction de l’air : Lors du démarrage de la pompe à vide, l’air est extrait de la surface de la table, ce qui réduit la pression atmosphérique dans cette zone. Cette baisse de pression provoque une différence de pression entre l’objet et la table.
- Force d’aspiration : Cette différence de pression génère une force d’aspiration dirigée vers l’intérieur, suffisamment puissante pour maintenir l’objet fixé à la surface.
- Maintien de la stabilité : Une fois l’objet positionné, la pompe à vide continue à maintenir la pression pour assurer une fixation stable et continue tout au long du processus.
Quels types de plateaux à dépression sont disponibles ?
Le principe fondamental des tables à vide reste identique. Elles peuvent être répertoriées en fonction d'applications déterminées, telles que les tables à vide pour imprimantes et les tables à vide pour machines à graver au laser. Elles peuvent également être classées en fonction de caractéristiques supplémentaires, telles que les tables à vide à circulation d'air et les tables à vide chauffantes.
Grâce à notre expertise approfondie dans la conception de systèmes de tables aspirantes adaptés aux processus spécialisés, nous sommes en mesure de répondre pleinement aux exigences variées de nos clients issus de multiples secteurs industriels. Notre équipe assure un accompagnement continu et un service client professionnel, en fournissant des solutions entièrement personnalisées selon vos spécifications techniques.
Capacité de production remarquable
Nous disposons de plus de 160 employés et d’une usine moderne de plus de 15 000 m², équipée de plus de 100 machines spécialisées, dont de grandes machines CNC. Nos deux lignes de production d’anodisation dure nous permettent d’atteindre une capacité de production annuelle de 150 000 m², garantissant des délais de fabrication rapides et efficaces.
Certifications industrielles
Nous avons obtenu la certification ISO 9001:2015 pour notre système de gestion de la qualité, ainsi que les certifications SGS, ROHS et REACH. De plus, nous détenons plus de 40 brevets nationaux, témoignant de notre force en innovation technologique et de notre engagement en matière de propriété intellectuelle.
Conception sur mesure professionnelle
Notre équipe dédiée propose des solutions personnalisées, avec des combinaisons flexibles de tailles et formes de tables à vide selon les besoins spécifiques des clients. Qu’il s’agisse de petites pièces de précision ou de grands panneaux, nous assurons un service véritablement sur mesure pour toutes les applications.
Durabilité et précision
Fabriquées en alliage d’aluminium et usinées selon des techniques de fabrication de haute précision, nos tables à dépression se distinguent par leur excellente durabilité et leur planéité exceptionnelle. La planéité est généralement contrôlée dans une tolérance de 25 microns, pouvant atteindre un niveau optimal de 5 microns, garantissant ainsi des performances constantes, même après une utilisation prolongée.
